पहले, आइए ANEXT की अवधारणा को समझें। अगला क्या है?

ANEXT एलियन नियर-एंड क्रॉसस्टॉक लॉस के लिए छोटा है, जिसे बाहरी नियर-एंड क्रॉसस्टॉक लॉस के रूप में भी जाना जाता है। ANEXT में नियर-एंड क्रॉसस्टॉक एटेन्यूएशन है

अलग-अलग केबलों में प्राइमरी और कीड जोड़े के बीच।

तो हम ANEXT का परीक्षण क्यों करें?

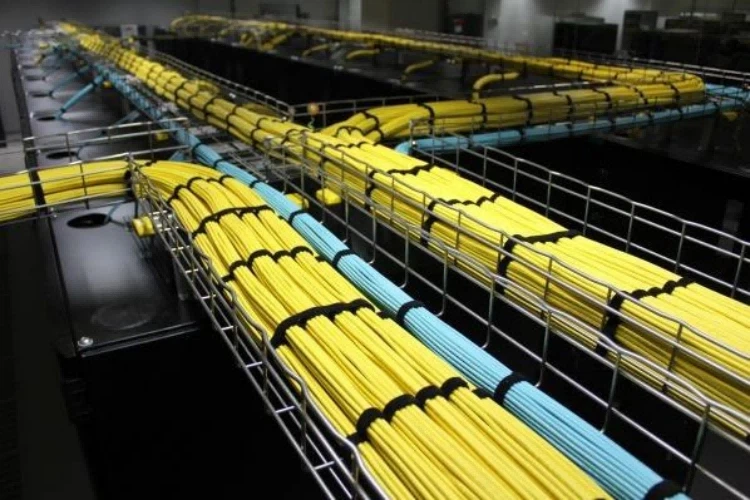

चित्र 1: डाटा सेंटर मशीन रूम बंडल बिछाना

चित्र 2: सुरक्षा निगरानी बंडल बिछाना

वर्तमान में, केबल बिछाने के कई अनुप्रयोग परिदृश्य बंडल बिछाने हैं, जैसे डेटा सेंटर कक्ष, सुरक्षा निगरानी इंजीनियरिंग, बुद्धिमान

निर्माण परियोजनाएं, आदि, तो केबल के स्तर पर विचार करना आवश्यक है

बाहरी क्रॉसस्टॉक का प्रतिरोध। इसलिए, मापने के लिए एक बाहरी समीपस्थ क्रॉसस्टॉक क्षीणन परीक्षण का उपयोग किया गया था।

आइए देखें कि ANEXT परीक्षण कैसे कार्य करते हैं।

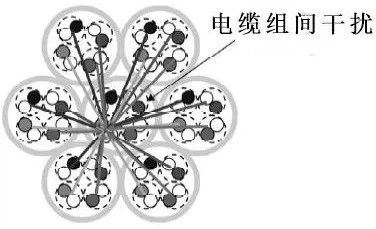

चित्र 3 केबल समूहों के बीच हस्तक्षेप

ANEXT टेस्ट "6 प्लस 1" टेस्ट मोड को अपनाता है। परीक्षण सिद्धांत यह है कि परिधीय 6 केबलों को मुख्य केबल के रूप में उपयोग किया जाता है और मुख्य केबल केंद्र 1 केबल के आसपास किया जाता है। मुख्य केबल और केबल

केंद्र में स्थित क्रमिक परीक्षण किया जाता है, और परीक्षणों की कुल संख्या 96 (4x4x6) है।

व्यावहारिक अनुप्रयोगों में, क्योंकि एक ही निर्माता या यहां तक ​​​​कि केबलों का एक ही बैच आमतौर पर वायरिंग प्रक्रिया, कोर में उपयोग किया जाता है

एक ही रंग की ज्यामिति (कोर टू वायर) लगभग समान है, इसलिए

एक ही रंग के कोर के बीच हस्तक्षेप विशेष रूप से गंभीर है। (भौतिकी में अनुनाद घटना का संदर्भ लें)।

चित्रा 4 एक ही रंग के कोर के बीच हस्तक्षेप

बाहरी समीपस्थ क्रॉसस्टॉक क्षीणन परीक्षण आइटम हैं

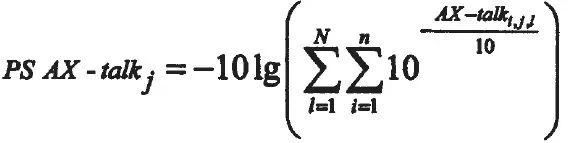

बाहरी समीपस्थ क्रॉसस्टॉक क्षीणन शक्ति और PS ANEXT द्वारा दर्शाया गया है और निम्न सूत्र द्वारा गणना की गई है।

PSAX-बातj- लाइन की बाहरी क्रॉसस्टॉक शक्ति का योग j तक,डीबी में व्यक्त किया

कुल्हाड़ी की बातi,j,l - रेखा के बीच, dB में, क्रॉसस्टॉक क्षीणन निर्दिष्ट करता हैकेबल का पेयर j और सन्निकट केबल का लाइन पेयर i

j- संख्याकाडोरीजोड़ाआई-नंबरकामुख्य तार जोड़ा

एल- मुख्य केबल का सीरियल नंबर

n- प्राथमिक स्ट्रिंग जोड़े की कुल संख्या N- मुख्य श्रृंखला केबलों की कुल संख्या

यदि परिकलित मान 67dB से अधिक है, तो न्यूनतम मान को 67dB पर सेट करें।

ANEXT टेस्ट सैंपल स्ट्रैपिंग

परीक्षण से पहले, 100-मीटर लंबे केबल के 7 नमूनों का परीक्षण किया जाना है

तैयार किया जाना चाहिए और प्रत्येक केबल को पहले से चिह्नित किया जाना चाहिए। इन केबलों को एक ही प्रोडक्शन बैच से बनाया जाना चाहिए। 7 केबल

"6 प्लस 1" संरचना बनाने के लिए पूरी लंबाई के साथ सीधी रेखाओं में बांधा जाना चाहिए।

बंडलिंग के दौरान केबलों को सीधा और बिना मुड़ा हुआ रखा जाना चाहिए। केबलों को इन्सुलेशन टेप या अन्य समान स्ट्रिप्स के साथ समान रूप से बंडल किया जाना चाहिए

समान अंतराल। बंडलिंग ताकत यह सुनिश्चित करने के लिए उपयुक्त होनी चाहिए कि केबलों की समग्र संरचना क्षतिग्रस्त न हो और बंडलिंग हो

अंतराल 200 एमएम होना चाहिए।

बिछाने का तरीका: परिपत्र बिछाने

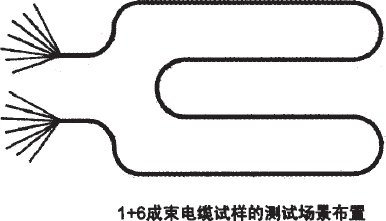

चित्र 5 1 प्लस 6 गुच्छित केबल नमूनों का परीक्षण परिदृश्य लेआउट

ऊपर की आकृति में चक्रीय बिछाने को दिखाया गया है। चक्रीय दूरी 100 मिमी से कम नहीं होनी चाहिए। बिछाने की जगह गैर-धात्विक जमीन होनी चाहिए।

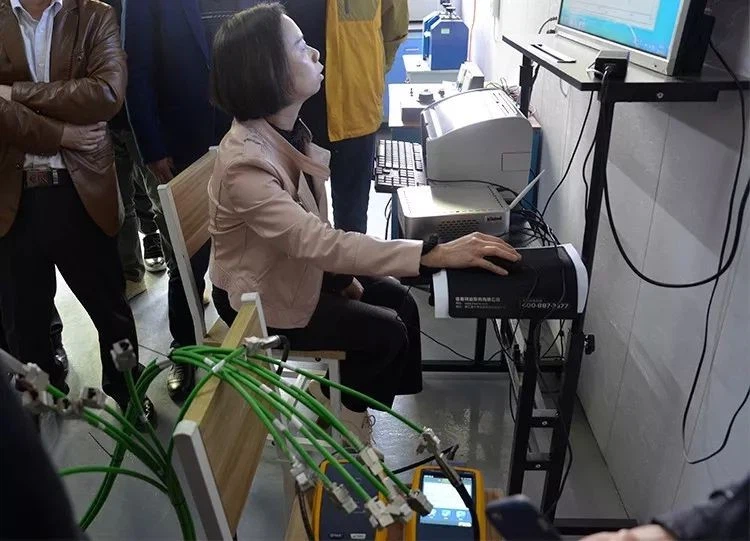

चित्र 6: 6 एलियन क्रॉसस्टॉक टेस्ट के लिए लगभग 1 केबल कॉन्फ़िगरेशन

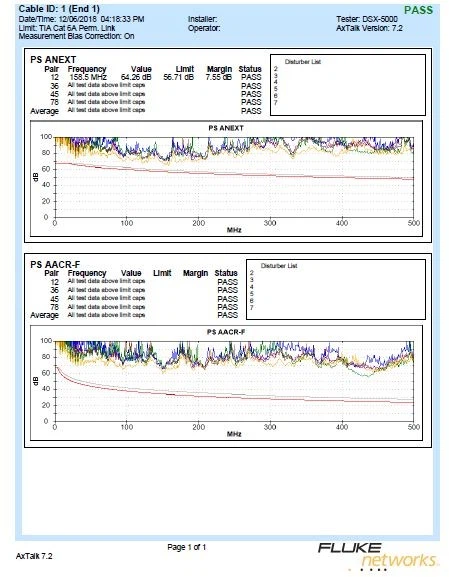

चित्र 7: क्रॉसस्टॉक परीक्षण के परिणाम

जैसा कि चार्ट से देखा जा सकता है, चार्ट का ऊपरी आधा भाग दिखाता है

समीपस्थ क्रॉसस्टॉक क्षीणन, जबकि चार्ट के निचले आधे हिस्से में डिस्टल क्रॉसस्टॉक क्षीणन दिखाई देता है। सभी लाइन जोड़े के बीच, केवल एक और दो लाइन जोड़े युग्मित होते हैं, और दोनों के बीच क्रॉसस्टॉक क्षीणन होता है

समूह अन्य समूहों की तुलना में थोड़ा बड़ा है। समीपस्थ क्रॉसस्टॉक क्षीणन 7.55dB है, और प्रदर्शन भी उत्कृष्ट है। अन्य

समीपस्थ और दूरस्थ क्रॉसस्टॉक प्रदर्शन दोनों के लिए लाइनें उत्कृष्ट हैं।

प्रायोगिक परिणाम: परीक्षण नेटवर्क केबल नमूने, निकट और दूर के क्रॉसस्टॉक क्षीणन सभी लाइन जोड़े पास, क्रॉस-डंठल प्रदर्शन

समूहों के बीच उत्कृष्ट है।
