नियंत्रण केबल्स - थर्मोस्टैट नियंत्रण केबल्स

आपके थर्मोस्टेट में झटका क्या है?

कभी आश्चर्य है कि जब आप अपने थर्मोस्टेट को चालू या बंद करते हैं तो क्या होता है? आप क्लिक करने की आवाज़ सुनते हैं, लेकिन आप वास्तव में नहीं जानते कि क्या हो रहा है। एक सरल उत्तर यह होगा कि थर्मोस्टेट स्विच एक वांछित कमरे के तापमान को बनाए रखने के प्रभारी सिस्टम को एक नियंत्रण संकेत भेजता है। पर कैसे?
हीटिंग के भीतर, वेंटिलेशन और एयर कंडीशनिंग (एचवीएसी) सिस्टम ऐसे उपकरण हैं जो थर्मोस्टेट के इनपुट नियंत्रण सिग्नल के अनुसार हीटिंग और कूलिंग सिस्टम को विनियमित करते हैं। Electromechanical relays आमतौर पर उपयोगकर्ता द्वारा सेट इनपुट के बाद HVAC सिस्टम को नियंत्रण संकेत प्रदान करते हैं।

हीटिंग और कूलिंग के लिए एक बुनियादी थर्मोस्टैट एचवीएसी सिस्टम को नियंत्रित करने के लिए चार या पांच तारों का उपयोग करता है।

सफेद (डब्ल्यू), हरे (जी) और पीले (वाई) तार क्रमशः हीटिंग, हवा के प्रवाह और शीतलन प्रणालियों से जुड़ते हैं। लाल शीतलन और हीटिंग (आर सी और आरएच) तार एक चार-तार प्रणाली बनाने के लिए जुड़े होते हैं जब शीतलन और हीटिंग सिस्टम दोनों को संयुक्त किया जाता है और एकल 24V प्रत्यावर्ती वर्तमान (एसी) ट्रांसफार्मर से जोड़ा जाता है।

सामान्य विनिर्देशों
नहीं। कोर की	कंडक्टर आकार (AWG)	इन्सुलेशन व्यास	कुल मिलाकर व्यास
2	18	0.057" (1.45mm)	0.148" (3.76mm)
3	18	0.057" (1.45mm)	0.150" (3.81mm)
4	18	0.057" (1.45mm)	0.173" (4.40mm)
5	18	0.057" (1.45mm)	0.188" (4.80mm)
6	18	0.057" (1.45mm)	0.197" (5.00mm)
8	18	0.057" (1.45mm)	0.217" (5.50mm)
10	18	0.057" (1.45mm)	0.248" (6.30mm)
12	18	0.057" (1.45mm)	0.295" (7.50mm)
2	20	0.048" (1.22mm)	0.130" (3.30mm)
3	20	0.048" (1.22mm)	0.130" (3.30mm)
4	20	0.048" (1.22mm)	0.142" (3.61mm)
5	20	0.048" (1.22mm)	0.155" (3.94mm)
6	20	0.048" (1.22mm)	0.167" (4.24mm)
8	20	0.048" (1.22mm)	0.189" (4.80mm)
10	20	0.048" (1.22mm)	0.207" (5.26mm)
12	20	0.048" (1.22mm)	0.224" (5.69mm)

अनुप्रयोग:
थर्मोस्टेट वायर पोर्टेबल कॉर्ड और पावर केबल का हिस्सा है।
इन केबलों का उपयोग विभिन्न प्रकार के अनुप्रयोगों में किया जाता है, जिसमें थर्मोस्टेट नियंत्रण, हीटिंग और ए / सी इंस्टॉलेशन, रिमोट कंट्रोल, सिग्नल सिस्टम, इंटरकॉम और विभिन्न अन्य कम वोल्टेज उपयोग शामिल हैं।
* थर्मोस्टेट नियंत्रण
* हीटिंग और ए / सी प्रतिष्ठानों
* टच प्लेट सिस्टम
* चोर अलार्म
* Intercoms
* दरवाजे की घंटी
* Annunciator प्रणालियों
* दूरस्थ नियंत्रण
* सिग्नल सिस्टम
* कम वोल्टेज प्रतिष्ठानों

रेटिंग और अनुमोदन:
* उल सूचीबद्ध प्रकार CL2, पावर लिमिटेड अनुच्छेद 725

* ETL अनुपालन
* तापमान रेटिंग: 60 °C
* वोल्टेज रेटिंग: 150 वोल्ट

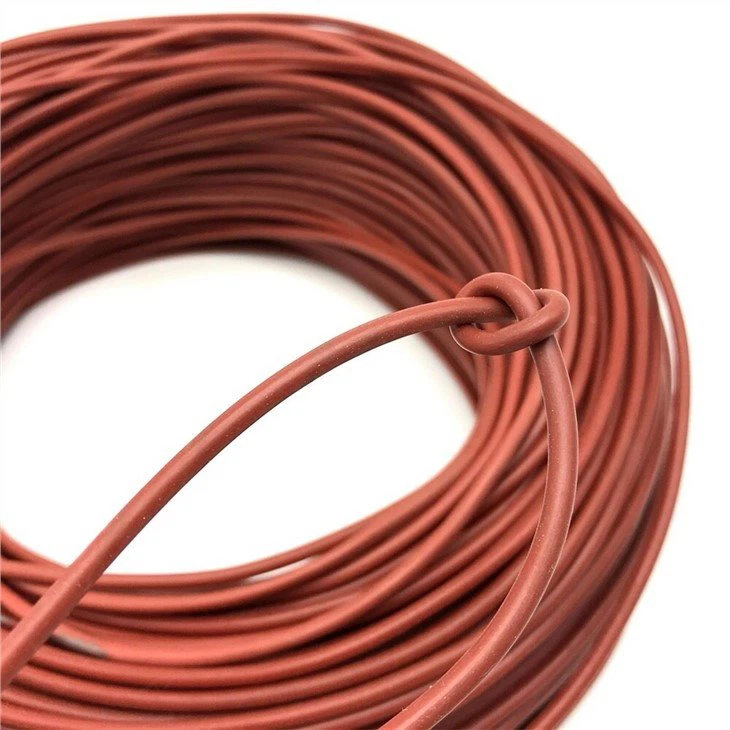

निर्माण:
* कंडक्टर: ठोस नंगे तांबा, 18 AWG और 20 AWG
* इन्सुलेशन: पीवीसी या पॉलीप्रोपाइलीन इन्सुलेशन

* जैकेट: परमवीर चक्र ब्राउन रंग (आम तौर पर) /
